Para estudarmos Eletricidade Básica abordaremos alguns elementos importantes para o entendimento desta aula. Falaremos de dispositivos elétricos como os Geradores, que transformam qualquer modalidade de energia em energia elétrica. Exemplo de geradores são os alternadores das usinas hidrelétricas. Outro dispositivo importante são os receptores, estes transformam energia elétrica em outra modalidade de energia, são também chamados de Consumidores de energia elétrica. Os Receptores podem ser resistivos, quando transformam a energia elétrica em energia térmica, através do efeito Joule, como os chuveiros (que dispõem de uma resistência), ou podem ser ativos, como os eletrodomésticos e os motores elétricos que transformam a energia elétrica em outra modalidade de energia através dos efeitos da corrente elétrica.
Os efeitos da corrente elétrica são: Efeito Magnético, já que toda corrente elétrica gera um campo magnético.Efeito Joule, na passagem da corrente pelos condutores, estes se aquecem quando encontram resistência ao seu fluxo, gerando calor. Efeito fisiológico, quando os pulsos da corrente elétrica são maiores que os pulsos nervosos que estimulam o funcionamento do corpo humano. Esta diferença de potencial(DDP)resulta no choque. Portanto, uma intensidade de pulsos pode causar uma parada cardíaca. Efeito químico, quando os fenômenos elétricos nas estruturas moleculares resultam no armazenamento de energia. Desta forma, conseguimos manter uma capacidade energética nas baterias para diversos fins. Efeito luminoso, quando acontece uma emissão de radiação visível das moléculas que atravessam um filamento ou estimulam a propagação de um determinado fluido gasoso.
Para melhor compreender toda esta estrutura dos circuitos elétricos devemos entender a formação das partículas subatômicas dos átomos. Assim, quando falarmos de condutores e isolantes o entendimento estará mais completo. Na estrutura do átomo temos os prótons, que representam as cargas positivas. Os elétrons representam as cargas negativas e os neutrons, que representam ascargas neutras. Então, quanto mais elétrons mais camadas, menos força de atração pelo núcleo, mais instabilidade elétrica e consequentemente maior condutibilidade elétrica.Podemos dizer que este material é condutor de energia elétrica. Quando tivermos menos elétrons, mais isolante será o material, já que terá baixa condutibilidade devido à força de atração pelo núcleo.
O circuito elétrico é o caminho percorrido pela corrente elétrica quando este é ligado a uma fonte geradora de carga elétrica para alimentar um cunsumidor.

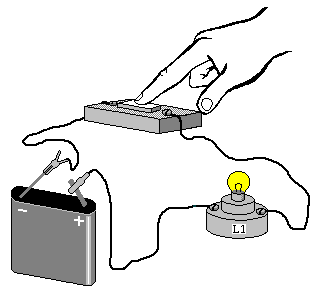

Temos este exemplo de um circuito elétrico onde um consumidor(lâmpada), está ligado a uma fonte geradora(bateria). Se a corrente elétrica fizer ciclos constantes sem ser interrompida, teremos a lâmpada permanentemente acesa(efeito luminoso). Para apagar esta lâmpada utilizamos um dispositivo de manobra(interruptor). Porém, existem outras maneiras de interromper a corrente de fluxo de um circuito: No consumidor, quando por exemplo a lâmpada queima, retornando a corrente para a fonte. Na fonte podemos interromper o fluxo de corrente, quando uma bateria se esgota e não produz mais DDP. Ou diretamente no condutor, empregando os diferentes tipos de dispositivos de manobra.
Existem variações num circuito elétrico. Estes podem estar abertos, quando não apresentam continuidade no fluxo de corrente e o consumidor não funciona.Podem estar fechados, quando apresentam continuidade e funcionamento do consumidor. O circuito pode estar desligado, quando o dispositivo de manobra não está acionado, mas ainda está energizado. Finalmente, temos o circuito desenergizado, quando a fonte geradora está devidamente desconectada do circuito, quando os condutores são desligados dos bornes de alimentação. Veja abaixo exemplos de circuito aberto e circuito fechado:
Para realizarmos qualquer intervenção mecânica ou elétrica em um circuito elétrico, este tem que estar obrigatoriamente desenergizado para evitar o efeito fisiológico(choque elétrico), causado pela diferença de potencial existente entre o ser humano e o circuito, devido à variação da intensidade da corrente(amperagem).
Para estudarmos Eletricidade Básica abordaremos alguns elementos importantes para o entendimento desta aula. Falaremos de dispositivos elétricos como os Geradores, que transformam qualquer modalidade de energia em energia elétrica. Exemplo de geradores são os alternadores das usinas hidrelétricas. Outro dispositivo importante são os receptores, estes transformam energia elétrica em outra modalidade de energia, são também chamados de Consumidores de energia elétrica. Os Receptores podem ser resistivos, quando transformam a energia elétrica em energia térmica, através do efeito Joule, como os chuveiros (que dispõem de uma resistência), ou podem ser ativos, como os eletrodomésticos e os motores elétricos que transformam a energia elétrica em outra modalidade de energia através dos efeitos da corrente elétrica.
Os efeitos da corrente elétrica são: Efeito Magnético, já que toda corrente elétrica gera um campo magnético.Efeito Joule, na passagem da corrente pelos condutores, estes se aquecem quando encontram resistência ao seu fluxo, gerando calor. Efeito fisiológico, quando os pulsos da corrente elétrica são maiores que os pulsos nervosos que estimulam o funcionamento do corpo humano. Esta diferença de potencial(DDP)resulta no choque. Portanto, uma intensidade de pulsos pode causar uma parada cardíaca. Efeito químico, quando os fenômenos elétricos nas estruturas moleculares resultam no armazenamento de energia. Desta forma, conseguimos manter uma capacidade energética nas baterias para diversos fins. Efeito luminoso, quando acontece uma emissão de radiação visível das moléculas que atravessam um filamento ou estimulam a propagação de um determinado fluido gasoso.
Para melhor compreender toda esta estrutura dos circuitos elétricos devemos entender a formação das partículas subatômicas dos átomos. Assim, quando falarmos de condutores e isolantes o entendimento estará mais completo. Na estrutura do átomo temos os prótons, que representam as cargas positivas. Os elétrons representam as cargas negativas e os neutrons, que representam ascargas neutras. Então, quanto mais elétrons mais camadas, menos força de atração pelo núcleo, mais instabilidade elétrica e consequentemente maior condutibilidade elétrica.Podemos dizer que este material é condutor de energia elétrica. Quando tivermos menos elétrons, mais isolante será o material, já que terá baixa condutibilidade devido à força de atração pelo núcleo.
O circuito elétrico é o caminho percorrido pela corrente elétrica quando este é ligado a uma fonte geradora de carga elétrica para alimentar um cunsumidor.
Temos este exemplo de um circuito elétrico onde um consumidor(lâmpada), está ligado a uma fonte geradora(bateria). Se a corrente elétrica fizer ciclos constantes sem ser interrompida, teremos a lâmpada permanentemente acesa(efeito luminoso). Para apagar esta lâmpada utilizamos um dispositivo de manobra(interruptor). Porém, existem outras maneiras de interromper a corrente de fluxo de um circuito: No consumidor, quando por exemplo a lâmpada queima, retornando a corrente para a fonte. Na fonte podemos interromper o fluxo de corrente, quando uma bateria se esgota e não produz mais DDP. Ou diretamente no condutor, empregando os diferentes tipos de dispositivos de manobra.
Existem variações num circuito elétrico. Estes podem estar abertos, quando não apresentam continuidade no fluxo de corrente e o consumidor não funciona.Podem estar fechados, quando apresentam continuidade e funcionamento do consumidor. O circuito pode estar desligado, quando o dispositivo de manobra não está acionado, mas ainda está energizado. Finalmente, temos o circuito desenergizado, quando a fonte geradora está devidamente desconectada do circuito, quando os condutores são desligados dos bornes de alimentação. Veja abaixo exemplos de circuito aberto e circuito fechado:
Para realizarmos qualquer intervenção mecânica ou elétrica em um circuito elétrico, este tem que estar obrigatoriamente desenergizado para evitar o efeito fisiológico(choque elétrico), causado pela diferença de potencial existente entre o ser humano e o circuito, devido à variação da intensidade da corrente(amperagem).
