Processos Industriais - Automação - Aula 05
Os compressores são máquinas operatrizes destinadas a promover o deslocamento e o fluxo de um fluido compressível. Funcionam com deslocamento contínuo de gases elevando sua energia utilizável pelo aumento da sua pressão.
Os compressores são utilizados para proporcionar a variação da pressão de um fluido gasoso, conseqüentemente variando também seu volume e sua temperatura. Esta condição de compressão vai depender naturalmente da composição das propriedades termodinâmicas de cada fluido que será comprimido, pois cada processo industrial irá utilizar um fluido diferente com propriedades diferentes.
Existem vários tipos de compressores de fluidos, com detalhes construtivos que definem as características de acordo com a aplicação no processo e o tamanho da planta industrial. Estes compressores terão tamanhos diferentes e atenderão aos vários tamanhos de vasos de pressão ou reservatórios de fluidos.
O processo da compressão do ar começa na sucção de ar atmosférico que passa por um filtro que retém impurezas e umidade do ar que é direcionado ao interior da câmara de compressão onde após ser comprimido é enviado para o vaso de pressão onde é armazenado para ser utilizado em sistemas pneumáticos, passando pelas etapas de secagem e lubrificação para a conservação dos atuadores e válvulas do sistema.

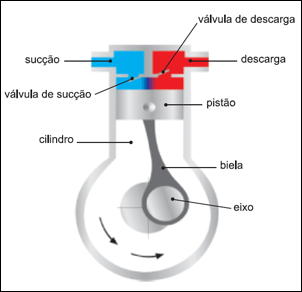

Observem a figura acima, que explica o princípio de funcionamento dos compressores alternativos, muito comuns em processos industriais. O virabrequim recebe energia mecânica de um motor elétrico através do acionamento de polias e correias, o movimento rotativo é transformado em alternativo pela biela, braço de ligação entre o pistão e o virabrequim. O pistão funciona em dois tempos admitindo e comprimindo ar atmosférico de maneira sincronizada.
Nos sistemas pneumáticos existem elementos de monitoramento e elementos de controle do processo industrial. O manômetro é um elemento de monitoramento onde suas variações serão coletadas e poderão influir na alteração das características do processo. Para controlar o processo dispomos dos pressostatos, que funcionam de acordo com a leitura da pressão interna do reservatório deslocando uma mola que irá abrir ou fechar o contato elétrico desligando ou ligando o acionador de forma barimétrica. Porém, os pressostatos microprocessados variam com o comportamento do vaso de pressão e cada variação representará um pulso elétrico que informará ao CLP esta variação até atingir o SET POINT.
Nesse estágio o CLP enviará um pulso elétrico para o comando do motor no circuito ON/OFF para alimentar o circuito de acordo com a necessidade do processo.
