![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhLohMaf-AJXjV1jQ_eyYFWIlQBSwqCnCergSAaXnLW99K1MJwGXWJedQK9q3PUUr9cvCHZY0pq6_oU4r_fenRRA231WMRtI_wu_1JeKz6iIDgfDVaB5tNkEhKU6uEP7bD7eZKniiowXTXK/s400/0,,20.jpg)
20/05/2009
TECNOLOGIA: SUPER DVD
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhLohMaf-AJXjV1jQ_eyYFWIlQBSwqCnCergSAaXnLW99K1MJwGXWJedQK9q3PUUr9cvCHZY0pq6_oU4r_fenRRA231WMRtI_wu_1JeKz6iIDgfDVaB5tNkEhKU6uEP7bD7eZKniiowXTXK/s400/0,,20.jpg)
16/05/2009
FOTO IMPRESSIONANTE DO ÔNIBUS ESPACIAL ATLANTIS
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg6qkL0aiJyhqlTIFypyQPRyBrFr6qsgaUbyZ9RvUx4AZOhN5nNYVmQOLsQGLdaNwOuV6beudbEqUSpW2gtTJiWePIVqov9n1ypSef0w8lMOsiE15u_N0pAMnx_HBk7-sIn8R2pywsppRbR/s400/0,,.jpg)
13/05/2009
FUNCIONAMENTO DO COMPRESSOR ALTERNATIVO AULA 5 - FINAL
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg0U3EJ0sO-ZKfLWWKJP7IsjqZjqtK1UcuMjWbQ8MfpVujZUXdeQySDTWuDOnfjD8NoE9wzfl9YVV6WUimqGZlTq7vUZ6Vkjrfq7nHMNxK6GLuufm9icxUVWdhydvWiL-lQmqFat7x_eqgu/s400/qr25.jpg)
- Devido ao funcionamento automático das válvulas, o compressor alternativo aspira e descarrega o fluido gasoso respectivamente nas pressões instantaneamente existentes na tubulação de sucção e na tubulação de descarga.
- Há naturalmente certa diferença entre as pressões interna e externa ao cilindro durante a aspiração e a descarga, em função da perda de carga no final do ciclo de funcionamento.
- Este ciclo de admissão e compressão atende a qualquer que seja o fluido gasoso: ar atmosférico para a produção de ar comprimido ou fluido refrigerante se o compressor fizer parte de um sistema de refrigeração.
- Na geladeira doméstica, existe um elemento motocompressor conhecido como motor de geladeira, que faz o escoamnto do fluido refrigerante do evaporador para o condensador transferindo o calor absorvido do interior da geladeira para a parte externa.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjfThfZQauh_HHlYd4g15rWRiDHajWtg9vtzYVh5hDs4L4nL4pUnfGpE744k-NJF9oi9QTqHzuuu9ZdKEa-A_sz7xLozQkRmFvXEXNhX1Se-TtrIyg1hScDkWbdE3WWzGoqhBjAitKmwK5n/s400/24.jpg)
10/05/2009
FUNCIONAMENTO DO COMPRESSOR ALTERNATIVO AULA 4 - DESCARGA
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhDhpmlEPPoegZVZkAjyeV3XfJcD7uR6udmBZRX0jV5MsfZZ4SFr0cexLE7THECG6SWjyHJxEvvWRZifM3gjG8zHtBU74MWcGOXQWaSwPQ4v-NwgGnslybScLKWiY7_dv4OV3eWDeUWJ_XV/s400/compressoralternativo.gif)
FUNCIONAMENTO DO COMPRESSOR ALTERNATIVO AULA 4 - DESCARGA Quando a válvula de descarga se abre, a movimentação do pistão faz com que o fluido gasoso seja expulso do interior do cilindro. Essa situação corresponde à etapa de descarga e dura até que o pistão encerre o seu movimento no sentido do cabeçote. Ocorre, porém, que nem todo fluido gasoso anteriormente comprimido é expulso do cilindro. A existência de um espaço morto ou volume morto, compreendido entre o cabeçote e o pistão no ponto final do deslocamento desses, faz com que a pressão no interior do cilindro não caia instantaneamente quando se inicia o curso de retorno. Nesse momento, a válvula de descarga se fecha, mas a de admissão só se abrirá quando a pressão interna cair o suficiente para permiti-lo. Essa etapa, em que as duas válvulas estão bloqueadas e o pistão se movimenta em sentido inverso ao do cabeçote, se denomina etapa de expansão, e precede a etapa de admissão de um novo ciclo.
09/05/2009
FUNCIONAMENTO DO COMPRESSOR ALTERNATIVO AULA 3 - COMPRESSÃO
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiUnIqtxp9ywi3xEJFGzBR3w9kxV9ZqNGdM6GnTyccmPczlfoeFJBYXV-DVylN958ylCfKbz1hYdZ4P5f9HArZwuNmWjQCfDpFvO4l797hJcBrRvzTGYG59R0Nnu3Dxe57yVQn7Tl2BGsXr/s400/qr25.jpg)
08/05/2009
FUNCIONAMENTO DO COMPRESSOR ALTERNATIVO - AULA 2 - ADMISSÃO
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiCeRmIKKKKxV30YZYMXyVeSbVo-_Gsp1yA9jIsA3HwkP5XN3N_ANlPpWNMDiwosbQHQfcesOwNj_383RrSZWp2lhGmnGeO065JE3ik1MwuG8rXNwTWRCkI4JqMbKzheCrbGu_PbM8S2E6A/s400/compressoralternativo.gif)
07/05/2009
FUNCIONAMENTO DO COMPRESSOR ALTERNATIVO - AULA 1
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgyioYNhGUBO57CF0nv5aN7TDpg00OlBU5ziEz3FmTDUGcQK8kKXyl-tWP-4sCFPK-0ukdsOZyp9T65gHEfS08-hL748_1Ei-2kY1xtY4ZzUJrvRGaj9cWNAOg9HmNE9hVZ4AnAmD8iq2qn/s400/compre4.jpg)
O funcionamento de um compressor alternativo está intimamente associado ao comportamento das válvulas. Elas possuem um elemento móvel denominado obturador, que funciona como um diafragma, comparando as pressões interna e externa ao cilindro. O obturador da válvula de sucção se abre para dentro do cilindro quando a pressão na tubulação de sucção supera a pressão interna do cilindro, e se mantém fechado em caso contrário. O obturador da válvula de descarga se abre para fora do cilindro quando a pressão interna supera a pressão na tubulação de descarga, e se mantém fechado na situação inversa.
06/05/2009
TECNOLOGIA: MINI-HELICÓPTERO PODE AJUDAR EM SITUAÇÕES DE EMERGÊNCIA
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg7aZPmCLtECiVwQ8PqcGC37Jz8W8uiLC8jw3C5pHFuKQrjCtdU82rfyLkHHsMcQ77UhLLkfvOQqFCnIXtP2I3G79BmIsm55BYQZcxELo9lFBmQTHa4enoXkbuZKci4fvgoW3OwC1O957Y1/s400/0,,2.jpg)
05/05/2009
COMPONENTES DO COMPRESSOR ALTERNATIVO
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhJEnJbkyU7fgawzkAO6cZQKr-JOVt0P9Kz4ph8wS_RxufXJMelj-uJXMOLz019WQZU8zZWAATM1xbIpoZL1jZpnrvujKqjkUvpZH63EkszyAMUo3j9RKR0foJbFzOPQMKg-9svKCNLFdtC/s400/compressoralternativo.gif)

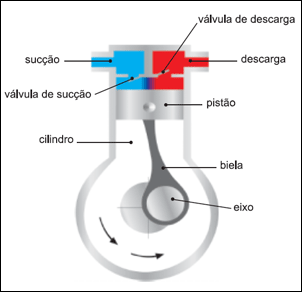

Este tipo de máquina funciona através do princípio de um sistema biela-manivela para converter o movimento rotativo de um eixo no movimento translacional (alternativo) de um pistão ou êmbolo, como mostra a figura acima. Desta maneira, a cada rotação do acionador, o pistão efetua um percurso de ida e outro de vinda na direção do cabeçote, estabelecendo um ciclo de operação. No primeiro tempo do ciclo o compressor admite ar atmosférico ou fluidos refrigerantes nos sistemas de refrigeração. No segundo tempo, o êmbolo comprime o ar ou o fluido refrigerante forçando-o a sair pela válvula de escape. Este processo faz com que a pressão do fluido comprimido aumente consideravelmente. Continua...
01/05/2009
ERUPÇÕES VULCÂNICAS EM MERCÚRIO
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiHtvPC4KaTy0DWJwKc_v3JqDLDl8XCk4S6_bn63oPJvr_AvbInabkmOUFmgCOF5k4o8Kg1PiBGuYj04zI5YUz4m0ZQipHRDGtRojEP58gebD2l77Pb8IEzJxmJOfloQ6LS997-OOvpPuUN/s400/0,.jpg)
