Iniciação à Robótica Aula 4

CONFIGURAÇÃO DOS ROBÔS

Robô Cartesiano:

  • O robô de coordenadas cartesianas, utiliza três juntas lineares. É o robô de configuração mais simples, desloca as três juntas uma em relação à outra. Este robô opera dentro de um envoltório de trabalho cúbico.

Robô cilíndrico

  • Este braço possui na base uma junta prismática, sobre a qual apóia-se uma junta rotativa (torcional). Uma terceira junta do tipo prismática é conectada na junta rotativa. Este braço apresenta um volume de trabalho cilíndrico.

Robô esférico ou polar

  • Este tipo de braço robótico foi projetado para suportar grandes cargas e ter grande alcance. É bastante utilizado para carga e descarga de máquinas, embora o braço revoluto seja mais comum nestas aplicações. Ele conta com duas juntas rotativas seguida de uma junta prismática. A primeira junta move o braço ao redor de um eixo vertical, enquanto que a segunda junta gira o conjunto ao redor de um eixo horizontal. O volume de trabalho é um setor esférico, de onde este manipulador obteve seu nome. A denominação “polar” deve-se as coordenadas polares de sistemas de eixos cartesianos, caracterizadas por duas coordenadas angulares (juntas rotativas) e uma coordenada radial (junta prismática).

Robô SCARA

  • Este é também um braço bastante utilizado, pois é compacto, tem grande precisão e repetibilidade, embora com um alcance limitado. Estas características o tornam próprios para trabalhos em montagem mecânica ou eletrônica que exigem alta precisão. Possui duas juntas rotativas e uma junta linear, que atua sempre na vertical. O volume de trabalho deste braço é cilíndrico, porém, como utiliza juntas rotativas, é também considerado articulado. O nome e um acrônimo de Selective Compliance Assembly Robot Arm, ou Braço Robótico de Montagem com Complacência Seletiva.

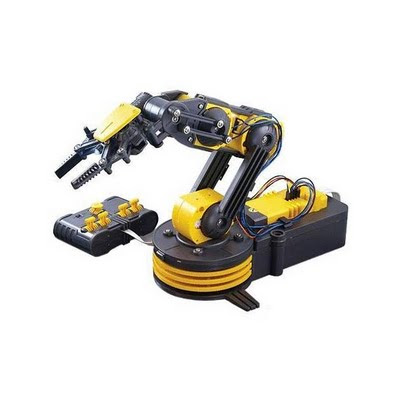

Robô articulado ou revoluto

  • Estes tipos de robôs possuem 3 juntas rotativas. Eles são os mais utilizados nas indústrias, por terem uma configuração semelhante ao do braço humano, (braço, antebraço e pulso). O pulso é unido a extremidade do antebraço, o que propícia juntas adicionais para orientação do órgão terminal. Este modelo de configuração é o mais versátil dos manipuladores, pois assegura maiores movimentos dentro de um espaço compacto. Os braços revolutos podem ser de dois tipos: cadeia aberta ou cadeia parcialmente fechada. Nos primeiros pode-se distinguir facilmente a sequência natural formada por elo-junta, da base até o punho. Nos braços de cadeia parcialmente fechada o atuador da terceira junta efetua o movimento desta por meio de elos e articulações não motorizadas adicionais.

Robô paralelo

  • Estes tipos de manipuladores possuem juntas que transformam movimentos de rotação em translação, ou usam diretamente juntas prismáticas. Sua principal característica é um volume de trabalho reduzido, porém uma alta velocidade, o que o torna propício para certas atividades de montagem. Outra característica destes braços é que eles não possuem cinemática com cadeia aberta, como a maioria dos robôs industriais. Os quatro ou seis atuadores destes braços unem a base diretamente ao punho.
