As bombas são equipamentos deslocadores de fluidos imprescindíveis a qualquer processo industrial. Em todos os processos industriais encontramos a necessidade de transporte de fluidos de um lugar para outro. A bomba sozinha não é capaz de realizar este trabalho. Para efetuar bombeamento é necessário aplicar algum tipo de energia, que pode ter origem em um motor de combustão, como é o caso das bombas centrífugas utilizadas para combate a incêndios. A energia mais comum e mais aplicada nas indústrias é a elétrica, através de motores elétricos, onde as bombas são acopladas para receber movimento mecânico e realizar sua função final.
Os tipos de bombas de maior aplicação na indústria são as centrífugas, por apresentarem um excelente desempenho no deslocamento de fluidos. Estas se classificam pelo rotor utilizado na operação. O rotor é o componente responsável pelo deslocamento e transporte do fluido. Para fluidos viscosos(grossos)e com partículas sólidas utilizamos rotores abertos, a fim de equalizar o bombeamento, evitando vibração no conjunto. Para fluidos menos viscosos, principalmente água, aplicamos rotores fechados, o que transfere ao conjunto uma excelente produção de bombeamento. As centrífugas podem ser monobloco como a da figura 1, também chamadas de motobombas ou montadas separadamente dos motores elétricos. O número de rotores de uma bomba irá caracterizar a classificação dos estágios das bombas, podendo ter desde um estágio( 1 rotor), ou vários estágios (vários rotores). Existem outros tipos de bombas para os mais diversos processos industriais. Bombas dosadoras, bombas de diafragma, bombas peristálticas, bombas submersas e submersíveis são exemplos de equipamentos para bombeamento.
Na ligação entre motores e bombas estão os acoplamentos, elementos destinados a transferir energia mecânica gerada nos motores elétricos para as bombas. Estes elementos devem estar devidamente alinhados e bem fixados para evitar vibrações, o que certamente acarretará ruído e calor excessivo, resultante do atrito entre as peças. Outra observação importante concentra-se na proteção deste conjunto girante, pois é muito comum a retirada desta proteção durante a manutenção ou lubrificação , mas a frequência de reposição não é a mesma, resultando numa exposição ao risco de desprendimento de um parafuso ou parte do acoplamento durante o funcionamento. A ligação elétrica deve estar devidamente aterrada e protegida de contato com o fluido bombeado, para evitar o choque elétrico aos operadores e aos colaboradores da área de manutenção. As peças mecânicas devem estar dentro da especificação para cada equipamento, isto irá diminuir as possibilidades de desajustes. A capacidade de carga de bombeamento deve ser também obedecida de acordo com as recomendações do fabricante. Por fim, as bombas e motores elétricos devem estar bem fixados à sua base, para evitar desníveis e perdas de cargas provenientes do mau funcionamento dos conjuntos mecânicos. Um problema característico é chamado de “pé manco”, acontece quando deixam de fixar todos os parafusos dos motores e bombas à base, causando um deslocamento dos equipamentos no sentido do local sem fixação. Este procedimento transfere sobrecargas a todo o conjunto. As bombas são equipamentos que deslocam fluido com extremas pressões de carga. Portanto, é recomendável que no local de operação só estejam pessoas credenciadas e com experiência para agir em caso de emergência. A tubulação deve ser bem fixada e dentro das especificações de pressão e vazão. Deve-se ter cuidado com vazamentos do fluido bombeado, se o fluido for inflamável, as bombas devem ser dotadas de selo mecânico em sua vedação. Manobras de fluxo em altas pressões devem ser evitadas e é recomendável a utilização de válvulas de retenção nas linhas para evitar o golpe de aríete, choque extremamente brusco que prejudica seriamente equipamentos e linhas.

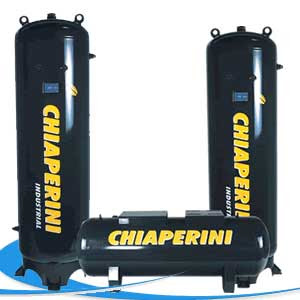

Os compressores são equipamentos deslocadores de fluidos gasosos. A função principal dos compressores é de comprimir ar atmosférico, transformando-o em ar comprimido e armazenando este ar em vasos de pressão conhecidos como reservatórios.
A operação de compressão de ar exige monitoramento constante dos sistemas. Cuidados com a condição de funcionamento dos pressostatos devem ser adotados para evitar problemas de sobrecarga nos vasos de pressão. O sistema deve ser constantemente purgados para manter a qualidade do ar comprimido. O movimento de acionamento mecânico é transferido ao compressor pelo motor elétrico através de polias e correias. Este acionamento deve estar dotado de uma proteção para evitar contatos com as partes rotativas dos conjuntos. Veja a seguir como funciona o compressor:
As bombas são equipamentos deslocadores de fluidos imprescindíveis a qualquer processo industrial. Em todos os processos industriais encontramos a necessidade de transporte de fluidos de um lugar para outro. A bomba sozinha não é capaz de realizar este trabalho. Para efetuar bombeamento é necessário aplicar algum tipo de energia, que pode ter origem em um motor de combustão, como é o caso das bombas centrífugas utilizadas para combate a incêndios. A energia mais comum e mais aplicada nas indústrias é a elétrica, através de motores elétricos, onde as bombas são acopladas para receber movimento mecânico e realizar sua função final.
Os tipos de bombas de maior aplicação na indústria são as centrífugas, por apresentarem um excelente desempenho no deslocamento de fluidos. Estas se classificam pelo rotor utilizado na operação. O rotor é o componente responsável pelo deslocamento e transporte do fluido. Para fluidos viscosos(grossos)e com partículas sólidas utilizamos rotores abertos, a fim de equalizar o bombeamento, evitando vibração no conjunto. Para fluidos menos viscosos, principalmente água, aplicamos rotores fechados, o que transfere ao conjunto uma excelente produção de bombeamento. As centrífugas podem ser monobloco como a da figura 1, também chamadas de motobombas ou montadas separadamente dos motores elétricos. O número de rotores de uma bomba irá caracterizar a classificação dos estágios das bombas, podendo ter desde um estágio( 1 rotor), ou vários estágios (vários rotores). Existem outros tipos de bombas para os mais diversos processos industriais. Bombas dosadoras, bombas de diafragma, bombas peristálticas, bombas submersas e submersíveis são exemplos de equipamentos para bombeamento.
Na ligação entre motores e bombas estão os acoplamentos, elementos destinados a transferir energia mecânica gerada nos motores elétricos para as bombas. Estes elementos devem estar devidamente alinhados e bem fixados para evitar vibrações, o que certamente acarretará ruído e calor excessivo, resultante do atrito entre as peças. Outra observação importante concentra-se na proteção deste conjunto girante, pois é muito comum a retirada desta proteção durante a manutenção ou lubrificação , mas a frequência de reposição não é a mesma, resultando numa exposição ao risco de desprendimento de um parafuso ou parte do acoplamento durante o funcionamento. A ligação elétrica deve estar devidamente aterrada e protegida de contato com o fluido bombeado, para evitar o choque elétrico aos operadores e aos colaboradores da área de manutenção. As peças mecânicas devem estar dentro da especificação para cada equipamento, isto irá diminuir as possibilidades de desajustes. A capacidade de carga de bombeamento deve ser também obedecida de acordo com as recomendações do fabricante. Por fim, as bombas e motores elétricos devem estar bem fixados à sua base, para evitar desníveis e perdas de cargas provenientes do mau funcionamento dos conjuntos mecânicos. Um problema característico é chamado de “pé manco”, acontece quando deixam de fixar todos os parafusos dos motores e bombas à base, causando um deslocamento dos equipamentos no sentido do local sem fixação. Este procedimento transfere sobrecargas a todo o conjunto. As bombas são equipamentos que deslocam fluido com extremas pressões de carga. Portanto, é recomendável que no local de operação só estejam pessoas credenciadas e com experiência para agir em caso de emergência. A tubulação deve ser bem fixada e dentro das especificações de pressão e vazão. Deve-se ter cuidado com vazamentos do fluido bombeado, se o fluido for inflamável, as bombas devem ser dotadas de selo mecânico em sua vedação. Manobras de fluxo em altas pressões devem ser evitadas e é recomendável a utilização de válvulas de retenção nas linhas para evitar o golpe de aríete, choque extremamente brusco que prejudica seriamente equipamentos e linhas.
Os compressores são equipamentos deslocadores de fluidos gasosos. A função principal dos compressores é de comprimir ar atmosférico, transformando-o em ar comprimido e armazenando este ar em vasos de pressão conhecidos como reservatórios.
A operação de compressão de ar exige monitoramento constante dos sistemas. Cuidados com a condição de funcionamento dos pressostatos devem ser adotados para evitar problemas de sobrecarga nos vasos de pressão. O sistema deve ser constantemente purgados para manter a qualidade do ar comprimido. O movimento de acionamento mecânico é transferido ao compressor pelo motor elétrico através de polias e correias. Este acionamento deve estar dotado de uma proteção para evitar contatos com as partes rotativas dos conjuntos. Veja a seguir como funciona o compressor:
