Máquinas e Equipamentos Agroindustriais Aula 08

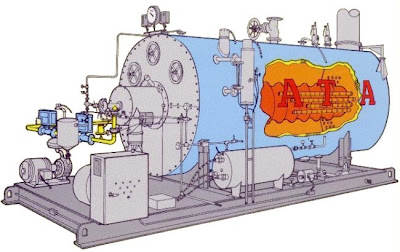

As Caldeiras são máquinas térmicas de combustão externa que operam na fabricação de vapor. Este elemento denominado vapor é um fluido gasoso resultante do aquecimento da água no interior das caldeiras. A termodinâmica classifica os fluidos gasosos como detentores de maior pressão do que os fluidos líquidos. Existe no estudo dos gases uma relação diretamente proporcional ao volume, à temperatura e à pressão associando a variação destas grandezas físicas da seguinte maneira: Se a pressão do fluido gasoso (vapor) aumentar, teremos também aumentados sua temperatura e seu volume. No caso particular das caldeiras isto ocorre com o aumento da temperatura da água, ao ser transformada em vapor, causando um aumento da pressão interna pelo fato do volume do fluido gasoso ter aumentado. Este processo é identificado como propriedade termodinâmica característica de uma substância que apresenta maior ou menor probabilidade de gerar energia. A energia térmica gerada por uma caldeira deve ser direcionada ao seu uso sem que ocorram possibilidades de vazamento, pois, a pressão interna de uma caldeira é maior que a pressão atmosférica e um vazamento representa um deslocamento de fluidos na busca do equilíbrio térmico, que pode gerar um deslocamento de gases em um ambiente, resultando em um acidente de graves proporções. Na Segurança do Trabalho, as caldeiras estão ligadas à Norma Regulamentadora Nº 13, que trata também dos vasos de pressão. Para que possamos relacionar Energia Térmica ao deslocamento de uma "força", lembramos da panela de pressão, inventada pelo cientista francês James Papin, que resulta em uma aplicação de uma condição onde o sistema tem sua pressão interna variada pelo aumento de sua temperatura. Se uma panela de pressão tiver sua vedação comprometida irá literalmente explodir, deslocando a pressão atmosférica ao seu redor, destruindo completamente o ambiente em que estava sendo utilizada pela projeção do deslocamento da sua estrutura sólida. Agora podemos comparar as proporções de uma panela de sete litros com uma caldeira onde certamente temos a razão de 1:100 considerando as devidas proporções e necessidades de aplicação desta caldeira. Na caldeira, além do deslocamento de sua pressão interna, contaremos com o deslocamento também de sua robusta estrutura metálica e sua parte interna toda composta de tijolos refratários. Esta explosão tem características definidas na física como sendo uma entropia, desordem no sistema que resulta em perdas nas características deste mesmo sistema. Quando temos uma caldeira funcionado de forma normal afirmamos que existe aproveitamento da energia gerada internamente, que significa a definição de entalpia. As caldeiras flamotubulares são aquelas em que os fumos ou gases resultantes da queima de um combustível estejam passando por dentro de tubos que estão em contato com a água transferindo calor, aumentando assim a temperatura até a faixa de 100º, onde a mesma atinge o calor latente, que altera o estado do fluido de líquido para gasoso.Chamamos este ciclo de água - vapor. Uma alteração sofrida por este vapor no instante da sua transferência para as linhas de serviço resulta numa formação de um fluido condensado, o qual, é reaproveitado no mesmo processo. As caldeiras aquatubulares são aquelas que dispõem de uma formação de tubos contendo água que ficam em contato com uma chama onde ganham temperatura pela transferência de calor resultando no mesmo ciclo água - vapor - condensado.
